Эндодонтические инструменты играют важную роль в стоматологии, обеспечивая лечение корневых каналов и сохранение зубов. В статье рассмотрим виды и классификации этих инструментов, их назначение и применение в ручной и машинной эндодонтии. Ознакомившись с фото и названиями инструментов, читатели смогут лучше понять их функциональность и важность в лечении, что поможет стоматологам и пациентам сделать осознанный выбор в эндодонтии.

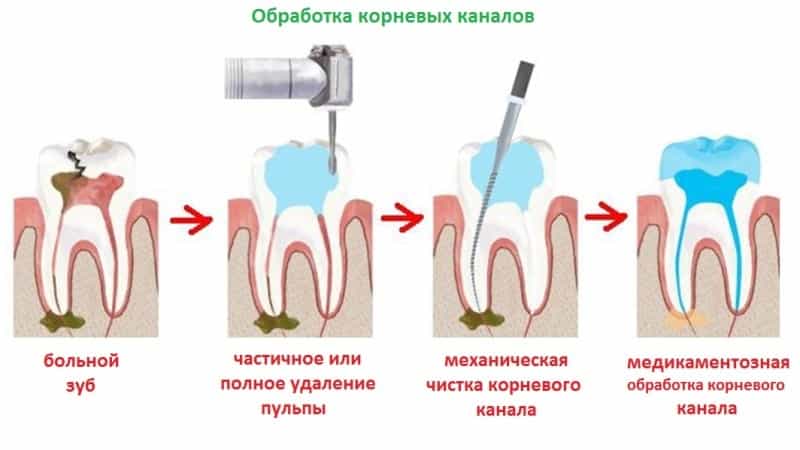

Что такое эндодонтические инструменты

Эндодонтические инструменты представляют собой сверла, изготовленные из углеродной стали, хромоникелевого сплава и никель-титанового материала (нитинола). Эти устройства предназначены для обработки области пульпы.

Никель-титановые эндодонтические инструменты обладают рядом преимуществ:

• способность восстанавливать форму при изгибе;
• высокая прочность;
• безопасность наконечника рабочей части.

Считается, что инструменты из углеродной стали наиболее подвержены ломкости, в то время как среди изделий из хромоникелевого сплава наивысшей режущей эффективностью и устойчивостью к деформациям обладает порошковый металл.

Для марок стали, используемых в производстве рабочей части инструмента, применяется стандартизация ISO, которая определяет характеристики прочности и гибкости. Кроме того, требования к системе менеджмента качества ISO 3630 распространяются на все эндодонтические конструкции. Однако в некоторых странах действуют национальные стандарты, такие как ADA и DIN.

Определены следующие параметры оборудования для обработки эндодонта (комплекса тканей пульпы и дентина):

• форма;
• профиль;
• длина;
• размер;
• максимальные производственные допуски и минимальные требования к механической прочности;
• цветовое, цифровое и геометрическое кодирование.

Справка. Первый инструмент для эндодонтической обработки был создан в 1746 году и представлял собой струну для фортепиано с засечками и хвостовиком. Разработал его французский хирург-дантист Пьер Фошар.

Врачи-стоматологи отмечают, что эндодонтические инструменты играют ключевую роль в успешном лечении корневых каналов. Среди них выделяются ручные и ротационные файлы, которые используются для механической обработки каналов. Ручные файлы, такие как K-файлы и H-файлы, позволяют врачу контролировать процесс и обеспечивают точность в работе. Ротационные инструменты, в свою очередь, значительно ускоряют лечение и уменьшают риск повреждения зубной ткани.

Кроме того, врачи подчеркивают важность использования ирригационных систем, которые помогают очищать каналы от инфекций и остатков тканей. Современные технологии, такие как электронные апекслокаторы, позволяют более точно определять длину корневого канала, что также способствует повышению качества лечения. В целом, разнообразие эндодонтических инструментов позволяет стоматологам эффективно справляться с различными клиническими ситуациями, обеспечивая пациентам надежное и безопасное лечение.

https://youtube.com/watch?v=1SkrR6Ku3JY

Применение и основные элементы конструкций

Инструменты используются как для механической, так и для ручной обработки, а также для пломбирования внутренней части зуба.

Важно! Основная задача эндодонтического лечения заключается в сохранении зуба как жевательного элемента, восстановлении здоровья воспаленных тканей и предотвращении аутоинфекции (самозаражения бактериями, которые находятся в скрытом состоянии в организме).

Структура конструкции:

• ручка (хвостовик);
• металлический стержень с рабочей частью.

Хвостовик обеспечивает надежное крепление эндодонтического инструмента в зажимном устройстве стоматологического наконечника. На ручке указаны размеры инструмента, которые обозначаются цветовым кодом или количеством циркулярных рисок. Также на ней присутствует информация о типе инструмента, для чего используются специальные символы ISO.

Рабочая зона инструмента — это металлический участок стандартной длиной 16 мм, предназначенный для обработки корневых каналов зуба.

Рабочая длина стержня может быть следующей:

• 25 мм – стандартные инструменты;
• 21 мм – короткие инструменты;
• 31 (28) мм – длинные инструменты.

Некоторые эндоинструменты имеют свои собственные стандарты для рабочей части и режущей кромки:

• рашпиль «крысиный хвост»: рабочая длина (р. д.) – 25 мм, длина режущей кромки (д. р. к.) – 10 мм;
• стержень для одноразового удаления пульпы: р. д. – 20 мм, д. р. к. – 10 мм;
• корневые иглы: р. д. – 25 мм, д. р. к. – 10 мм;
• каналорасширитель В1: р. д. – 15 мм, д. р. к. – 11 мм;
• каналорасширитель В2: р. д. – 18 мм, д. р. к. – 9 мм.

Согласно стандартам ISO, эндодонтические инструменты должны обладать фиксированной конусностью, что означает, что рабочая часть должна равномерно увеличиваться на 0,32 мм. Стержни имеют гравировки на расстоянии 18, 19, 20, 22, 24, 25, 26, 28 мм от верхушки, что упрощает определение их длины на рентгеновских снимках.

Размер инструмента кодируется цветом ручки, хвостовика или окраской кольцевых перетяжек. Цифровое обозначение соответствует диаметру инструмента и указывается в сотых долях миллиметра.

Таблица соответствия размеров инструментов и цвета:

Геометрическая кодировка отражает поперечное сечение рабочей части инструмента и может быть представлена в виде круга, треугольника, квадрата, спирали или восьмиугольника.

Форма рабочей области определяет назначение инструмента, а тип верхушки указывает на его агрессивность.

Классификация приборов

Классификация инструментов для обработки корневых каналов определяется их назначением. Изображения и наименования эндодонтических устройств представлены в соответствующих разделах, посвященных различным типам используемых инструментов.

https://youtube.com/watch?v=Bk_MRxPKh5Q

Для диагностики

Среди инструментов, используемых для диагностики в эндодонтии, можно выделить несколько категорий:

1. Гладкие корневые иглы. Эти инструменты предназначены для определения направления корневого канала и проверки его проходимости. В их числе находится игла Миллера с квадратным сечением, а также игла для фиксации турунд, имеющая круглое сечение и зигзагообразные насечки.

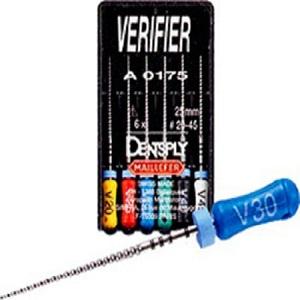

2. Вериферы. Это металлические или пластиковые устройства, которые применяются для пломбирования коронковой части зуба.
3. Глубиномеры. Эти инструменты необходимы для измерения длины внутренней части зуба с использованием рентгеновских или электрометрических методов.
4. Электронные апекслокаторы. Устройства, предназначенные для определения рабочей длины зуба.

Для расширения устья канала

Существуют следующие типы инструментов:

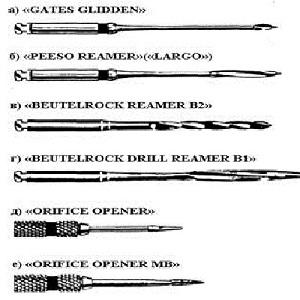

1. Peeso Reamers. Этот инструмент предназначен для обработки прямых и широких корневых каналов, включая небные и дистальные. Он имеет неагрессивный кончик и стержень длиной более 19 мм. Для работы используется угловой наконечник с частотой вращения от 700 до 1200 об./мин.
2. Orifice Opener. Данный прибор оснащен четырехгранной рабочей частью, которая сужается к вершине, что позволяет эффективно расширять прямые участки каналов.
3. Beutelrock Reamer B2. Это острый и агрессивный расширитель, отличающийся цилиндрической формой рабочей области. Он предназначен исключительно для обработки прямолинейных и средних участков канала, работает на скорости от 450 до 800 об./мин.
4. Beutelrock Drill Reamer B1. Этот расширитель имеет рабочую часть в форме пламени с четырьмя режущими гранями, сужающимися к вершине. Он используется только в прямых внутренних частях зуба, так как не обладает достаточной гибкостью. Применяется угловой наконечник с частотой вращения от 800 до 1200 об./мин.
5. Gates Glidden. Инструмент предназначен для обработки верхней трети внутренней части зуба и имеет рабочую часть копьеобразной формы длиной от 15 до 19 мм. Используется угловой наконечник с оборотами от 450 до 800 об./мин. В данной серии представлено 6 инструментов различных размеров: 50, 70, 90, 110, 130, 150.

Для удаления мягких тканей корневого канала

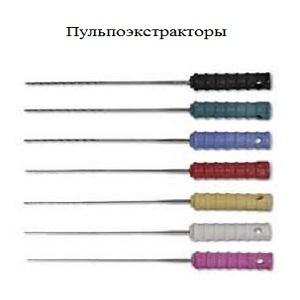

Для удаления пульпы применяется пульпоэкстрактор – инструмент, оснащённый стержнем из углеродной стали и мелкими спирально расположенными зубцами. Эти шипы эффективно захватывают и удаляют соединительную ткань зуба благодаря своему наклонному расположению и небольшой подвижности.

Однако стоит отметить, что данный прибор очень хрупкий и предназначен для одноразового использования, так как при извлечении дентина зубцы могут искривляться.

Важно! Угол поворота инструмента составляет 90-180°. Не рекомендуется прикладывать чрезмерное усилие, так как в случае поломки извлечь осколки из канала будет крайне сложно.

Длина рабочей части пульпоэкстрактора варьируется от 10 до 10,5 мм, а его геометрическое сечение представляет собой восьмиконечную звезду с острыми углами.

Среди известных производителей можно выделить российскую компанию «КМИЗ», которая предлагает инструменты двух типов:

• короткие пульпоэкстракторы (длиной 30 мм);
• длинные пульпоэкстракторы (до 50 мм).

Также зарубежные компании Micro-Mega и VDW производят ручные эндодонтические инструменты в размерах от 21 до 29 мм.

Для прохождения корневого канала

Ассортимент инструментов для обработки корневого канала включает:

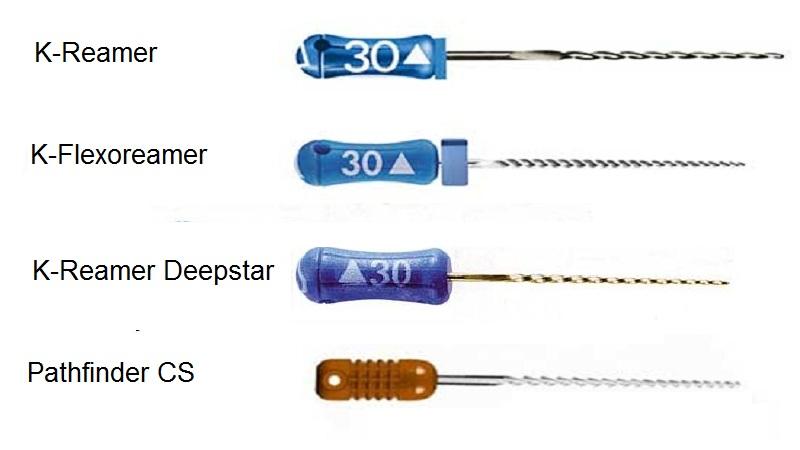

1. K-Reamer. Слово «ream» в переводе с английского означает «сверлить» или «бурить», а буква «К» указывает на тип инструмента. Компания Kerr первой начала производить инструменты с закручивающим механизмом, и до сих пор все изделия, созданные по этой технологии, именуются «К-типа». Эти сверла изготавливаются из высококачественной нержавеющей хромоникелевой стали, что обеспечивает им гибкость и отличные режущие свойства. Работа с K-римером напоминает процесс подзавода наручных часов, при этом максимальный угол поворота составляет 180°.

2. K-Reamer Deepstar. Этот набор инструментов предназначен для распломбирования внутренней части зуба и включает укороченные K-ример с длиной 15 и 18 мм, которые имеют острый и агрессивный кончик.

3. K-Flexoreamer. Данный инструмент специально разработан для работы с тонкими и изогнутыми каналами. Он обладает повышенной гибкостью благодаря трехгранному сечению рабочей части и высококачественной стали.

4. Pathfinder. Этот инструмент предназначен для обработки суженных каналов. Он имеет агрессивный кончик, минимальную конусность и заостренные режущие грани, что обеспечивает высокую гибкость.

5. Инструменты Farside и Deepstar оснащены компактной ручкой и рабочими частями, что делает их удобными для использования в условиях ограниченного доступа при затрудненном открывании рта.

Для расширения канала

Инструменты, предназначенные для увеличения диаметра обработанного канала, называются файлами. Существует несколько типов:

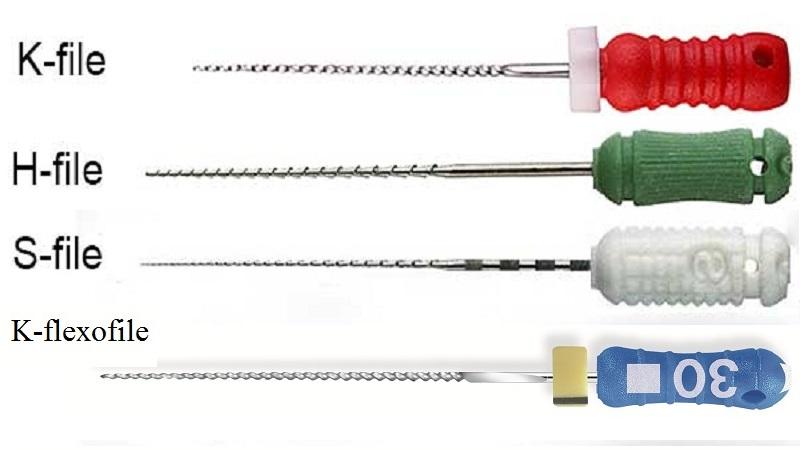

1. K-file. Этот инструмент напоминает К-ример, но отличается рабочей частью, так как у него больше витков. Расширение канала с помощью К-файла осуществляется пилящими движениями, при этом инструмент многократно продвигается к апикальной верхушке корня зуба и затем к стенке канала, срезая дентин. Изготавливаются они из проволоки квадратного сечения (для К-файлов до 25 размера), что повышает их прочность и снижает риск поломки. Для К-файлов начиная с № 30 по ISO используются заготовки трехгранного сечения, что обеспечивает большую гибкость инструмента. Начиная с № 70 по ISO, К-файлы имеют острую и агрессивную верхушку.

2. K-flexofile. Этот инструмент напоминает K-Flexoreamer и предназначен для расширения изогнутых каналов. Он изготавливается из гибкой стали с треугольным поперечным сечением.

3. Hedstroem file. Этот бурав предназначен для выравнивания стенок канала и изготавливается из стальной проволоки круглого сечения методом фрезерования. В результате получаются спиралевидные режущие грани, которые обеспечивают более эффективное резание по сравнению с К-файлами. Хедстрем-файлы предназначены только для пилящих движений.

4. Safety Hedstroem. Этот бурав схож с Н-файлом, но имеет одну гладкую сторону, что позволяет работать в кривых каналах. Перед использованием бурав предварительно изгибают.

5. S-File. Этот инструмент имеет двойную режущую кромку и мелкие канавки, что делает его более прочным и агрессивным. Его можно вращать, не ограничиваясь только пилящими движениями.

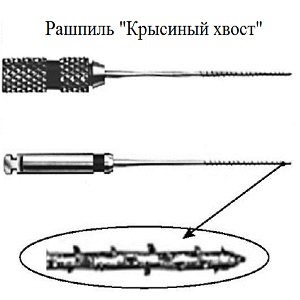

6. Rasp. Рашпиль имеет множество мелких зубчиков, расположенных под углом 90˚ к стержню. Стержень конусообразный, с закругленной вершиной и без зубцов. Для расширения канала используются вращательные и пилящие движения.

7. GT-file. Этот бурав отличается выраженной конусностью, обратным направлением витков и удобной ручкой. Его погружают внутрь канала, выполняя 1-5 оборотов против часовой стрелки, пока не возникнет сопротивление, а затем жестко вращают в обратном направлении на 180˚. Если слышен щелчок, значит, все сделано правильно, и дентин срезается. Этот инструмент доступен в четырех размерах (№ 06-12), и для работы обычно достаточно использовать один из них.

Для пломбирования корневого канала

Пломбирование корневых каналов осуществляется с использованием гуттаперчи, что подразумевает применение твердеющих паст в качестве герметика. Это обеспечивает надежное прилегание и предотвращает появление микроподтеканий между стенками корневого канала и штифтами.

К инструментам, используемым для заполнения каналов, относятся:

1. Спредер. Боковой конденсатор предназначен для открытия закрытого зубного канала. Его рабочая часть имеет конусообразную форму и изготовлена из нержавеющей стали.
2. Шприцы. Эти инструменты необходимы для заполнения канала пастами.
3. Каналонаполнитель. Это может быть как ручной, так и машинный прибор, представляющий собой конусообразную спираль. Он используется для введения пасты в канал, при этом оптимальная скорость вращения составляет 100-200 об./мин.
4. Плаггер. Корневой штопфер – это инструмент с гладким усеченным стержнем, который предназначен для вертикальной конденсации разогретой гуттаперчи в канале.

Заключение

Эндодонтический инструмент – это незаменимый помощник для стоматолога, предназначенный для обработки области пульпы. Рабочая часть устройства испытывает значительные нагрузки во время прохождения через каналы, поэтому стержень изготавливается из прочных, но гибких металлов. Кроме того, каждое устройство оснащено ручкой, надежно закрепленной в зажиме наконечника, а также цифровой, цветовой и геометрической кодировкой, которая указывает на тип инструмента и степень агрессивности его верхушки, то есть на уровень заостренности конца.

В зависимости от выявленной проблемы в внутренней части зуба используется та или иная модель инструмента. Хотя дизайн большинства из них был создан более полувека назад, постоянно происходит улучшение качества и эффективности этих приборов.

https://youtube.com/watch?v=Q9YOviQsrgY

Для дезинфекции корневого канала

Дезинфекция корневого канала является одним из ключевых этапов эндодонтического лечения, так как она позволяет устранить инфекцию и предотвратить повторное заражение. Для достижения этой цели используются различные инструменты и материалы, каждый из которых играет свою уникальную роль в процессе дезинфекции.

Одним из основных инструментов для дезинфекции является эндодонтический шприц, который позволяет вводить дезинфицирующие растворы непосредственно в корневой канал. Чаще всего используются растворы на основе гипохлорита натрия, который обладает сильными антимикробными свойствами и способен разрушать органические ткани. Эндодонтический шприц обеспечивает точное и контролируемое введение раствора, что способствует более эффективной дезинфекции.

Также важным инструментом является ирригатор, который используется для промывания корневого канала. Имея специальную насадку, ирригатор позволяет создавать поток жидкости, который помогает удалить остатки тканей и бактерии из канала. Это особенно важно, так как механическое удаление остатков способствует лучшему проникновению дезинфицирующих растворов.

Для механической обработки корневого канала применяются эндодонтические файлы, которые могут быть ручными или машинными. Эти инструменты используются для расширения и формования канала, что также способствует улучшению доступа дезинфицирующих средств к стенкам канала. Файлы могут быть изготовлены из различных материалов, таких как нержавеющая сталь или никель-титан, что влияет на их гибкость и прочность.

Кроме того, для дезинфекции могут использоваться лазерные технологии. Лазеры способны уничтожать бактерии и биопленки, находящиеся на стенках корневого канала, и обеспечивают высокую степень стерилизации. Лазерная дезинфекция является менее инвазивной и может быть более эффективной в некоторых случаях, чем традиционные методы.

Не менее важным аспектом дезинфекции является использование антисептиков, таких как хлоргексидин или этанол. Эти вещества могут применяться в качестве дополнительной меры после механической обработки и промывания канала. Они помогают уничтожить оставшиеся микроорганизмы и обеспечивают дополнительный уровень защиты.

Таким образом, дезинфекция корневого канала требует комплексного подхода и использования различных инструментов и материалов. Каждый из них играет важную роль в обеспечении успешного эндодонтического лечения и предотвращении осложнений, связанных с инфекцией.

Для контроля и измерения длины канала

Для успешного выполнения эндодонтического лечения крайне важно точно контролировать и измерять длину корневого канала. Это позволяет избежать повреждения окружающих тканей и гарантирует полное удаление инфицированной пульпы. Существует несколько инструментов и методов, которые помогают в этом процессе.

1. Эндометры

Эндометры – это электронные устройства, которые измеряют длину корневого канала с высокой точностью. Они работают на основе электрического сопротивления, которое изменяется в зависимости от расстояния до апикального отверстия. Эндометры могут быть как ручными, так и цифровыми, и часто оснащены звуковыми или визуальными сигналами, которые помогают врачу определить, когда инструмент достиг нужной глубины.

2. Рентгенография

Рентгенография – это традиционный метод, который используется для визуализации корневых каналов. С помощью рентгеновских снимков стоматолог может определить длину канала и его анатомические особенности. Однако этот метод требует дополнительного времени и может подвергать пациента радиации, поэтому его часто комбинируют с другими методами для повышения точности.

3. Калиперы

Калиперы – это механические инструменты, которые позволяют измерять длину канала вручную. Они могут быть как простыми, так и более сложными, с возможностью фиксации измерений. Калиперы используются для определения длины канала на этапе подготовки, а также для контроля глубины введения инструментов.

4. Проводники

Проводники – это тонкие инструменты, которые вводятся в корневой канал для определения его длины. Они могут быть использованы в сочетании с эндометрами или рентгенографией для более точного измерения. Проводники часто имеют маркировку, что позволяет врачу визуально контролировать их положение в канале.

5. Оптические методы

Современные технологии также предлагают оптические методы контроля длины канала, такие как использование микроскопов или эндоскопов. Эти инструменты позволяют визуализировать внутреннюю структуру канала и точно определить его длину, что особенно полезно в сложных клинических случаях.

Каждый из перечисленных инструментов имеет свои преимущества и недостатки, и выбор конкретного метода зависит от клинической ситуации, опыта врача и доступного оборудования. Важно помнить, что точное измерение длины корневого канала является ключевым этапом в эндодонтическом лечении, который напрямую влияет на его успех.

Для визуализации и освещения рабочего поля

Эндодонтические процедуры требуют высокой точности и внимательности, поэтому правильное освещение и визуализация рабочего поля играют ключевую роль в успешном лечении. В этой части статьи мы рассмотрим основные инструменты, которые помогают стоматологам обеспечить оптимальные условия для работы.

Одним из наиболее распространенных инструментов для освещения является операционная лампа. Эти лампы обеспечивают яркое и равномерное освещение, что позволяет врачу четко видеть анатомические структуры зуба и окружающих тканей. Современные операционные лампы могут иметь различные режимы освещения, включая холодный и теплый свет, что помогает уменьшить утомляемость глаз и улучшить видимость.

Кроме того, в эндодонтии часто используются лупы и микроскопы. Лупы позволяют увеличить изображение рабочего поля, что особенно важно при проведении сложных манипуляций, таких как обработка корневых каналов. Микроскопы, в свою очередь, обеспечивают еще более высокое увеличение и позволяют врачу видеть мельчайшие детали, что значительно повышает точность лечения. Многие микроскопы также оснащены встроенными камерами, что позволяет записывать процесс лечения и делиться им с коллегами или пациентами.

Для улучшения визуализации также используются контрастные жидкости, которые помогают выделить корневые каналы и другие анатомические структуры. Эти жидкости могут быть полезны при диагностике и планировании лечения, а также во время самой процедуры.

Не менее важным аспектом является освещение рабочего поля с помощью фотоаппаратов и видеокамер. Эти устройства позволяют фиксировать процесс лечения и предоставлять пациентам наглядные материалы, что способствует лучшему пониманию процедуры и повышает уровень доверия к врачу.

Таким образом, использование современных инструментов для визуализации и освещения рабочего поля в эндодонтии не только улучшает качество лечения, но и делает процесс более комфортным как для врача, так и для пациента. Правильное освещение и четкая видимость являются залогом успешного завершения эндодонтических процедур.
