Инфаркт миокарда (ИМ) — это острая форма ишемической болезни сердца, возникающая из-за внезапного нарушения кровоснабжения сердечной мышцы вследствие закупорки венечной артерии. Своевременная диагностика и лечение ИМ критически важны для здоровья и жизни пациента. В статье мы рассмотрим, как изменения в сердечной ткани после инфаркта отражаются на электрокардиограмме (ЭКГ) и как долго эти изменения могут быть видны. Понимание этих аспектов поможет врачам и пациентам в диагностике и принятии решений о лечении.

Признаки патологии на пленке

Электрокардиография в настоящее время является одним из самых значимых и доступных методов для диагностики инфаркта миокарда. Исследование проводится с использованием электрокардиографа — устройства, которое преобразует электрические сигналы, исходящие от сердца, в графическую запись на пленке. Интерпретацией полученных данных занимается врач, который формирует предварительное заключение.

К основным диагностическим признакам ЭКГ при инфаркте миокарда относятся:

1. Отсутствие зубца R в тех отведениях, где находится зона инфаркта.
2. Наличие патологического зубца Q, который считается таковым, если его высота превышает одну четвертую амплитуды R, а ширина больше 0,03 секунды.
3. Подъем сегмента ST над областью повреждения сердечной мышцы.
4. Смещение ST ниже изолинии в отведениях, противоположных пораженному участку (дискордантные изменения). Схема к пунктам 3 и 4:
5. Отрицательный зубец T в области инфаркта.

Врачи отмечают, что электрокардиограмма (ЭКГ) может показать изменения, связанные с инфарктом миокарда, даже спустя несколько дней после его возникновения. В первые часы и дни после инфаркта на ЭКГ наблюдаются характерные изменения, такие как подъем сегмента ST и появление зубца Q. Однако со временем эти изменения могут изменяться. Через несколько дней, когда острые признаки начинают затихать, на ЭКГ могут появляться другие паттерны, такие как инверсия зубца T. Важно, что интерпретация ЭКГ требует опыта и знаний, так как изменения могут быть не всегда очевидны. Поэтому врачи подчеркивают необходимость комплексного подхода к диагностике, включая клинические данные и дополнительные исследования, чтобы правильно оценить состояние пациента.

Был инфаркт или нет? ЭКГ — не единственный метод диагностики перенесенного инфаркта.

Может ли ЭКГ не показать инфаркт

Существуют случаи, когда признаки инфаркта миокарда на электрокардиограмме могут быть нечеткими или полностью отсутствовать. Это может происходить не только в первые часы, но и в течение суток после начала заболевания. Причиной такого явления являются участки миокарда, такие как задняя стенка левого желудочка и его верхние отделы спереди, которые не фиксируются на стандартной ЭКГ в 12 отведениях. Поэтому для получения картины, характерной для инфаркта миокарда, необходимо проводить электрокардиографию в дополнительных отведениях: по Небу, по Слапаку, по Клетену. Кроме того, для диагностики применяют кардиовизор – устройство, которое помогает выявить скрытые патологические изменения в миокарде.

Параметр ЭКГ	Описание изменений при инфаркте миокарда	Сроки появления и сохранения изменений
Зубец Q	Патологический зубец Q (широкий и/или глубокий)	Появляется через несколько часов/дней после инфаркта, может сохраняться пожизненно
Сегмент ST	Подъем или депрессия сегмента ST	Острый период (первые часы/дни), затем нормализуется или переходит в изменения зубца T
Зубец T	Инверсия (отрицательный) или заострение зубца T	Появляется через несколько часов/дней, может сохраняться недели/месяцы
Комплекс QRS	Уменьшение амплитуды зубца R, фрагментация QRS	Может появляться через несколько дней, сохраняется длительно
Аритмии	Различные нарушения ритма и проводимости	Могут возникать в любой период, но чаще в остром

Определение стадии

Ранее выделяли четыре стадии инфаркта миокарда:

В современных классификациях первая стадия называется острым коронарным синдромом (ОКС).

Стадия и ее продолжительность	ЭКГ-признаки
ОКС (2-4 часа)	1. Увеличение высоты зубца Т (высокий и острый). 2. Смещение сегмента ST вверх (элевация) или вниз (депрессия) относительно изолинии. 3. Слияние сегмента ST и зубца T.
Острая (1-2 недели, максимум 3)	1. Патологический зубец Q или QS. 2. Уменьшение амплитуды зубца R. 3. Смещение сегмента ST ближе к изолинии. 4. Формирование зубца T (в основном отрицательного, «коронарный Т»).
Подострая (от 2 недель до 1,5-2 месяцев)	1. Патологический зубец Q или QS. 2. Сегмент ST на уровне изолинии. 3. Уменьшение глубины зубца T, который ранее был отрицательным.
Рубцевание	1. Патологический зубец Q или QS сохраняется. 2. Сегмент ST на уровне изолинии. 3. Зубец T может быть: отрицательным, изоэлектрическим или слабоположительным.

К характеристикам первых трех стадий относятся реципрокные изменения – при сравнении в отведениях, противоположных месту патологического процесса, наблюдаются обратные отклонения (элевация вместо депрессии, положительный зубец T вместо отрицательного).

Инфаркт и ишемия миокарда. Миокардиальное повреждение. ЭКГ диагностика.#Shorts

Фото с расшифровкой

Рис. 1. Острый коронарный синдром.

Рис. 2. Острый коронарный синдром-2.

Рис. 3. Острый инфаркт миокарда.

Рис. 4. Подострый инфаркт миокарда.

Рис. 5. Стадия рубцевания.

Как определить очаг инфаркта по ЭКГ

Каждое отведение ЭКГ отражает изменения в определенных участках сердечной мышцы. Чтобы лучше понять, как локализуется инфаркт миокарда на ЭКГ, рассмотрим соответствие между областями сердца и отведениями:

• І – левый желудочек (ЛЖ) спереди и сбоку;
• ІІ – подтверждает отведения І или ІІІ;
• ІІІ – диафрагмальная поверхность, сзади;
• aVL – боковая стенка ЛЖ;
• aVF – аналогично ІІІ;
• V1, V2 – межжелудочковая перегородка;
• V3 – передняя стенка;
• V4 – верхушка;
• V5, V6 – ЛЖ сбоку;
• V7, V8, V9 – ЛЖ сзади.

Отведение по Небу:

• A – передняя стенка ЛЖ;
• I – нижнебоковая стенка;
• D – боковая и задняя стенки;
• V3R, V4R – правый желудочек (ПЖ).

Локализация	Инфаркт на ЭКГ
Межжелудочковая перегородка (МЖП) спереди (перегородочный)	У V1 – V3: * патологический Q, QS, QR; * ST выше изолинии; * T «коронарный»; * R не увеличивается в правых грудных отведениях.
Верхушка сердца	У V4 и A по Небу: * зубец R уменьшается; * остальные признаки аналогичны ИМ МЖП.
ЛЖ, передняя стенка	* аналогичны ИМ-верхушки, но также наблюдаются в V3, I и A по Небу; * противоположные отклонения в ІІІ, aVF.
Переднебоковой	* характерные изменения для инфаркта в І, ІІ, aVL, V3 – V6, A и I по Небу; * реципрокные изменения в ІІІ, aVF и D по Небу.
Высокие отделы переднебоковой стенки	* отклонения в І, aVL; * реципрокные изменения в V1, V2, реже в ІІІ, aVF; * прямые признаки ИМ в дополнительных грудных отведениях.
Боковая стенка ЛЖ	* отклонения в V5 – V6, І, ІІ, aVL и I по Небу; * противоположные изменения в V1 – V2.
Высоко расположенный ИМ боковой стенки слева	* отклонения только в aVL.
Нижняя стенка ЛЖ – заднедиафрагмальный (абдоминальный тип ИМ)	* отклонения в ІІ, ІІІ, aVF и D по Небу; * реципрокные изменения в І, aVL, V1 – V3.
Заднебоковой (нижнебоковой)	* отклонения в ІІ, ІІІ, aVF, V5 – V6; * противоположные изменения в V1 – V3.
ПЖ	* только в V3R – V4R, иногда V5R – V6R.
Предсердия	* PQ выше изолинии во II, III, aVF, V1 – V2 (чаще при инфаркте правого); * PQ снижен во II, III или повышен в I, aVL, V5 – V6 (при ИМ левого предсердия).

Часто наблюдается обширный инфаркт, при котором повреждение затрагивает значительные участки сердца. В таких случаях ЭКГ демонстрирует совокупность отклонений из различных областей одновременно.

Важно быть внимательным при выявлении полной блокады левой ножки пучка Гиса, так как она может скрывать патологические формы инфаркта.

Рис. 6. Переднеперегородочный ИМ.

Рис. 7. ИМ с переходом на верхушку сердца.

Рис. 8. ИМ передней стенки ЛЖ.

Рис. 9. Переднебоковой ИМ.

Рис. 10. Заднедиафрагмальный ИМ.

Рис. 11. Инфаркт ПЖ.

Выводы

Описанная болезнь представляет собой крайне серьезное и угрожающее жизни состояние. Своевременная диагностика и лечение играют ключевую роль в спасении жизни пациента. Поэтому важно внимательно следить за своим здоровьем и при появлении симптомов инфаркта миокарда незамедлительно обращаться за медицинской помощью. Первым шагом в обследовании таких пациентов является электрокардиограмма (ЭКГ). Если есть подозрения на скрытые формы заболевания, кардиограмму снимают в дополнительных отведениях. У пациентов, которые уже перенесли инфаркт, наличие клинических признаков может указывать на повторный эпизод болезни. Однако на ЭКГ из-за рубца, образовавшегося после предыдущих атеротромбозов, новые изменения могут быть не видны. В таких случаях применяются дополнительные методы исследования, включая определение маркеров инфаркта миокарда в крови.

В подготовке материала использовались различные источники информации.

В данной статье вы узнаете о значении ЭКГ при инфаркте миокарда. Мы обсудим, когда появляются характерные признаки и что они означают. Также рассмотрим, как кардиограмма помогает определить степень патологических изменений в сердечной ткани и локализацию процесса.

Автор статьи: Ячная Алина, хирург-онколог, имеющая высшее медицинское образование по специальности «Лечебное дело».

Электрокардиография при остром нарушении кровотока в миокарде считается «золотым стандартом» диагностики. Информативность этого исследования возрастает в первые часы после начала инфаркта, когда при записи электрической активности сердца появляются характерные признаки прекращения кровоснабжения сердечных тканей.

Нажмите на фото для увеличения

Запись, сделанная в процессе развития заболевания, может отражать лишь начальные изменения кровотока, если они не произошли в момент записи (изменение сегмента ST относительно изолинии в различных отведениях). Это связано с тем, что для проявления типичных признаков необходимо:

• нарушение проведения электрического импульса по миокарду (возникает после полного омертвения или некроза клеток);
• изменение электролитного баланса (значительный выход калия из поврежденной ткани миокарда).

Оба этих процесса требуют времени, поэтому признаки инфаркта становятся заметными на ЭКГ через 2–4 часа после его начала.

Изменения на ЭКГ связаны с тремя процессами, происходящими в зоне инфаркта, которые разделяют ее на области:

1. Некроз или омертвение ткани (наблюдается только при Q-инфарктах).
2. Повреждение клеток (может перейти в некроз).
3. Ишемия или недостаток кровоснабжения (в дальнейшем полностью восстанавливается).

Признаки развившегося инфаркта на ЭКГ:

Изменения в области инфарктной зоны	Изменения в противоположной области
Зубец R отсутствует или значительно снижен по высоте	Сегмент S–T ниже изолинии
Наличие глубокого (патологического) зубца Q
Сегмент S–T поднят над изолинией
Отрицательный зубец T

Важно помнить, что в зависимости от размеров области с нарушением кровотока и ее расположения относительно сердечных оболочек на кардиограмме могут фиксироваться лишь некоторые из перечисленных признаков.

Эти изменения позволяют:

• Подтвердить наличие инфаркта.
• Определить область сердечной мышцы, где возникло заболевание.
• Установить давность процесса.
• Выбрать подходящую тактику лечения.
• Оценить риск развития осложнений, включая летальные исходы.

ЭКГ может назначить любой медицинский работник (врач или фельдшер), заподозривший наличие патологического процесса в миокарде.

Проведение исследования	Расшифровка результатов
Сотрудники скорой помощи на догоспитальном этапе	Медицинские работники скорой помощи
Сестры функциональных кабинетов и отделения реанимации в стационаре	Врач функциональной диагностики, терапевт или кардиолог на этапе госпитальной помощи

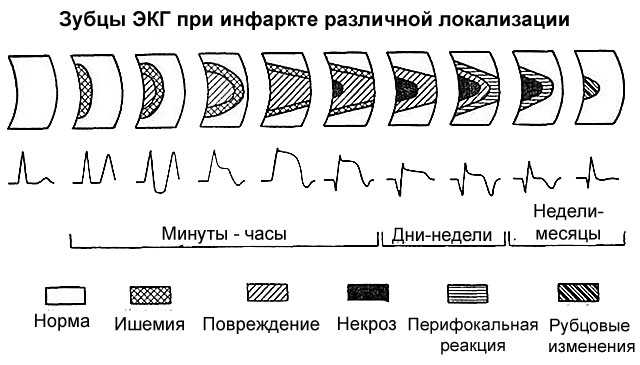

Временные стадии инфаркта на ЭКГ

ЭКГ-признаки инфаркта миокарда имеют четко выраженный временной аспект, что играет ключевую роль в выборе стратегии лечения. Наиболее заметно проявляются инфаркты с обширным повреждением тканей (крупные).

Название стадии	Временной промежуток	Признаки по ЭКГ
Острая	С первых часов до трех дней	Сегмент S–T значительно приподнят относительно изолинии в области инфаркта

Зубец T в этом случае не отображается

| Подострая | С первых дней до трех недель | Постепенное снижение сегмента S–T к изолинии, завершение стадии происходит при его достижении |

Отрицательный T

| Рубцевание | С первой недели до трех месяцев | Постепенное возвращение зубца T к изолинии, он может даже стать положительным |

Увеличение амплитуды зубца R

Снижение размера патологического Q (если он изначально присутствовал)

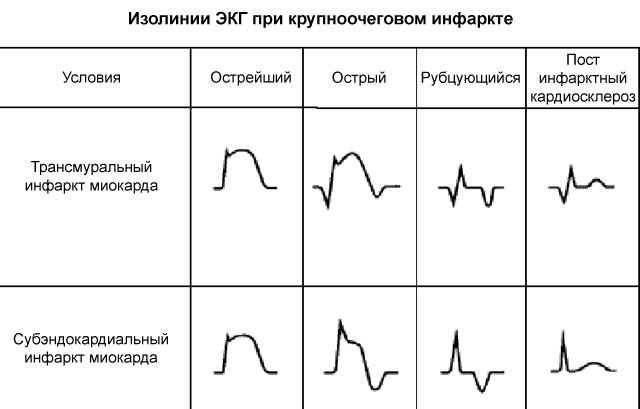

Виды в зависимости от размера очага: ЭКГ признаки

Инфаркт миокарда на электрокардиограмме (ЭКГ) проявляется по-разному, в зависимости от области поражения. Если повреждение находится близко к наружной поверхности сердечной мышцы или охватывает всю стенку, это указывает на нарушение кровообращения в крупном сосуде. В случае небольших очагов затрагиваются лишь конечные ветви артерий.

Тип	Варианты	Признаки на ЭКГ
Крупноочаговый или Q-инфаркт	Трансмуральный – поражение охватывает всю толщину сердечной стенки	Отсутствует зубец R

Отмечается глубокий и расширенный зубец Q.

Сегмент S–T поднимается высоко над изолинией и сливается с зубцом T в области инфаркта.

Сегмент S–T ниже изолинии – по данным с противоположной стороны от инфаркта.

Отрицательный зубец T в подострой стадии.

| Субэпикардиальный – поражение расположено близко к наружной оболочке | Зубец R значительно уменьшен, но присутствует |

Зарегистрирован увеличенный и расширенный зубец Q.

Плавный переход к высокому сегменту S–T над зоной инфаркта.

Сегмент S–T ниже изолинии в других отведениях.

Зубец T становится отрицательным в подострой стадии.

| Мелкоочаговый или инфаркт без Q | Интрамуральный – поражение внутри мышечного слоя | Зубцы R и Q без патологий |

Сегмент S–T остается неизменным.

Отмечается отрицательный зубец T, который сохраняется более двух недель.

| Субэндокардиальный – область рядом с внутренней оболочкой сердца | Зубцы R и Q без патологий |

Сегмент S–T ниже изолинии более чем на 0,02 mV.

Зубец T сглажен или без изменений.

Изменения на ЭКГ при разном расположении инфаркта

Локализация инфаркта миокарда определяется на основе данных, полученных от различных электродов, размещенных вокруг сердечной мышцы.

Для того чтобы точно установить диагноз, необходимо подключить все 12 электродов:

• три стандартных (I, II, III);
• три усиленных: от правой и левой рук, а также правой ноги (AVR, AVL, AVF);
• шесть грудных (V1–V6).

При подозрении на острое нарушение кровотока в миокарде крайне важно использовать все электродные подключения!

В зависимости от того, где именно произошло поражение, инфаркт будет отображаться на ЭКГ по-разному в записях с каждого из электродов.

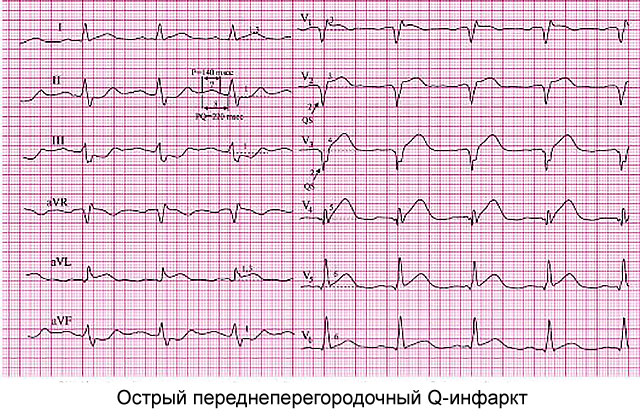

Передний или переднеперегородочный Q-инфаркт

Отведения	Характер изменений
Стандартные 1, 2 и от левой руки	Патологически выраженный глубокий зубец Q

Сегмент S–T располагается над изолинией и образует непрерывную кривую с положительным зубцом T.

| Стандартное 3 и от правой ноги | Сегмент S–T находится ниже линии и переходит в отрицательный зубец T. |
| Грудные 1–3 (при переходе на верхушку и 4 грудной) | Отсутствует зубец R, вместо него наблюдается широкий комплекс QS. |

Сегмент S–T располагается выше изолинии более чем на 2–3 мм.

| От правой руки и грудные 4–6 | Плоский зубец T. |

Незначительное смещение сегмента S–T вниз. Нажмите на фото для увеличения.

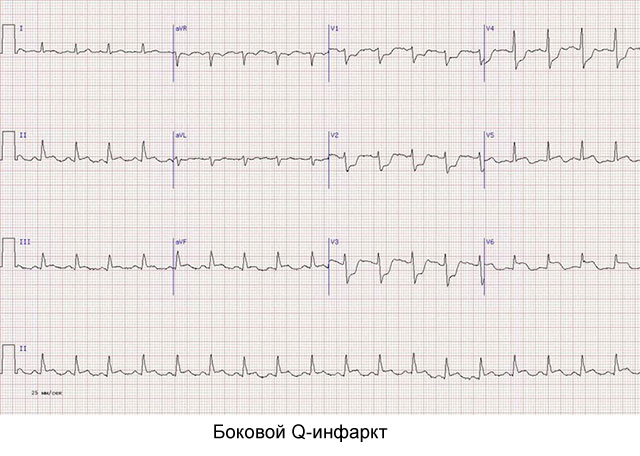

Боковой Q-инфаркт

Отведения	Характер изменений
Стандартное 3, от левой руки, правой ноги и грудные 5–6	Глубокий, значительно увеличенный зубец Q

Увеличение сегмента S–T

Зубец T представлен в виде непрерывной линии с сегментом S–T Нажмите на изображение для увеличения

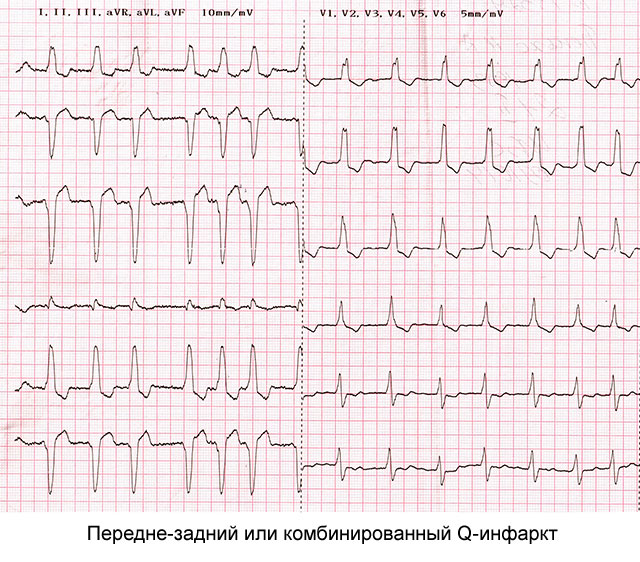

Передне-задний или комбинированный Q-инфаркт

Отведения	Изменения характеристик
Стандартные 1, 3, от левой руки и правой ноги, грудные 3–6	Увеличение и углубление зубца Q

Явное повышение сегмента S–T над изолинией

Зубец T положительный и соединяется с сегментом S–T Нажмите на изображение для увеличения

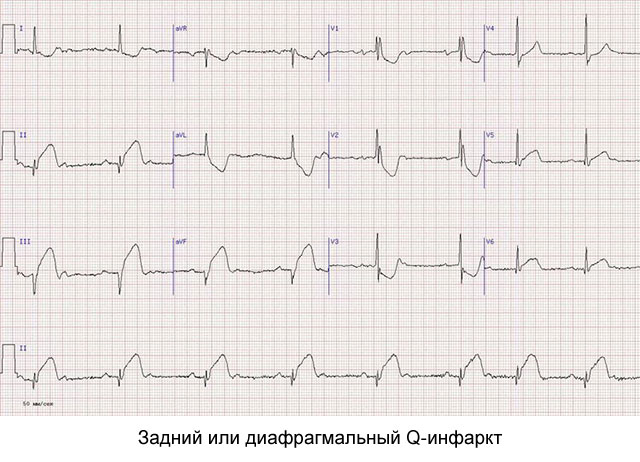

Задний или диафрагмальный Q-инфаркт

Отведения	Изменения характеристик
Стандартные 2, 3 и от правой ноги	Глубокий, широкий зубец Q

Сегмент S–T располагается выше изолинии и сливается с T

Зубец T имеет положительное значение

| Стандартное 1 | Сегмент S–T опускается ниже линии |
| Грудные 1–6 (не всегда) | Сегмент S–T находится ниже изолинии |

Зубец T изменен, приближен к отрицательному. Нажмите на изображение для увеличения.

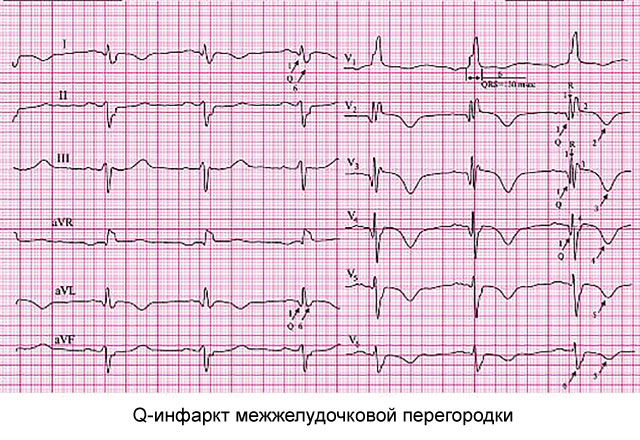

Q-инфаркт межжелудочковой перегородки

Отведения	Описание изменений
Стандартное 1, от левой руки, грудные 1–2 (передняя часть перегородки)	Углубление зубца Q

Подъем сегмента S–T

Положительный зубец T

| Грудные 1–2 (задняя часть перегородки) | Аномальное увеличение зубца R |

Сегмент S–T на изолинии или немного смещен вниз

A–V блокада любой степени Нажмите на изображение для увеличения

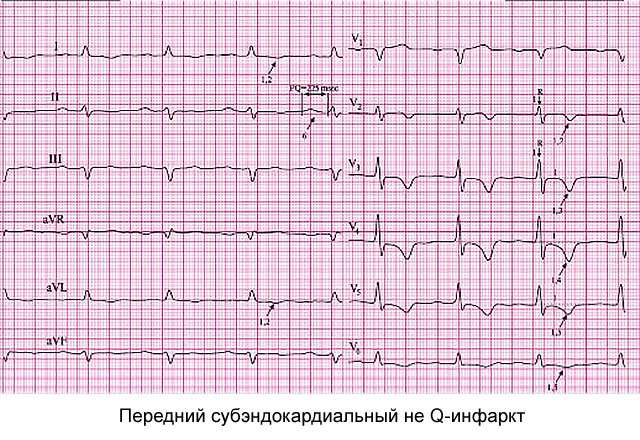

Передний субэндокардиальный не Q-инфаркт

Отведения	Описание изменений
Стандартное 1, от левой руки, грудные 1–4	Положительный зубец T, располагается выше R
Стандартные 2, 3	Постепенное уменьшение сегмента S–T

Снижение амплитуды зубца R

| Грудные 5–6 | Зубец T частично положительный, другая половина находится ниже изолинии |

Нажмите на изображение для увеличения

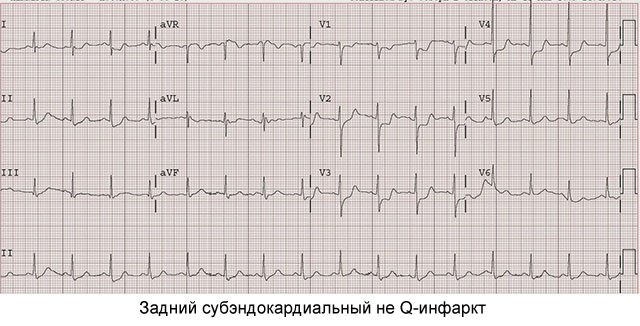

Задний субэндокардиальный не Q-инфаркт

Отведения	Изменения характеристик
Стандартные 2, 3, от правой ноги и грудные 5–6 (последние – менее часто)	Снижение амплитуды зубца R

В дальнейшем – снижение уровня сегмента S–T Нажмите на изображение для увеличения

Любой инфаркт правого желудочка

Сочетание с поражениями передней стенки левого желудочка связано с общим источником кровоснабжения. По данным ЭКГ, инфаркт миокарда в области правого желудочка представляет собой сложную задачу для диагностики, что требует установки дополнительных электродов, и даже в таких условиях его выявление происходит довольно редко.

Для точной диагностики рекомендуется проводить ультразвуковое исследование сердечной ткани.

https://youtube.com/watch?v=BlMr1WTbyZ4

Нетипичные инфаркты

К данной категории относятся:

1. Нарушения кровоснабжения миокарда, возникающие на фоне различных форм блокад пучка Гиса.
2. Ранние рецидивирующие инфаркты.
3. Повторные расстройства в области рубцовых изменений сердечной мышцы.

Эти заболевания представляют собой значительные трудности для диагностики. Ключевую роль здесь играет опыт врача, который интерпретирует результаты, а также наличие предыдущих ЭКГ, сделанных до инфаркта, что позволяет выявить новые изменения.

При отсутствии этих условий все три типа острого состояния могут остаться нераспознанными.

Инфаркт миокарда на ЭКГ проявляется в зависимости от стадии его развития. Этот анализ всегда выполняется для определения местоположения и размеров зоны некроза. Это надежный метод исследования, расшифровка которого позволяет выявить любые патологические изменения в сердце.

Что такое ЭКГ

Электрокардиограмма — это метод диагностики, который позволяет выявить нарушения в работе сердца. Процедура осуществляется с использованием электрокардиографа, который отображает данные в виде графика, отражающего прохождение электрических импульсов.

Эта методика является безопасной и может применяться как во время беременности, так и у детей.

С помощью кардиограммы можно определить:

• состояние структуры, отвечающей за сокращение миокарда;
• частоту сердечных сокращений и ритм;
• функционирование проводящих путей;
• качество кровоснабжения сердечной мышцы через коронарные сосуды;
• наличие рубцовых изменений;
• различные патологии сердца.

Для получения более детальной информации о состоянии сердца могут использоваться такие методы, как суточное мониторирование, ЭКГ с физической нагрузкой и чрезпищеводное ЭКГ. Эти процедуры позволяют своевременно выявить развитие патологических процессов.

Подготовка к процедуре и ее проведение

Для того чтобы выявить на ЭКГ признаки инфаркта миокарда, важно правильно провести процедуру, следуя всем рекомендациям. Перед началом исследования необходимо:

1. Расслабиться и избегать стрессовых ситуаций.
2. Не подвергать себя физическим нагрузкам.
3. Не переедать, ограничившись легким перекусом.
4. Избегать употребления алкоголя и курения перед обследованием.
5. Ограничить потребление жидкости, особенно напитков с кофеином.
6. Не наносить на кожу кремы или гели, чтобы обеспечить хороший контакт с электродами.

Пациенту следует снять верхнюю одежду, чтобы грудная клетка была полностью открыта. Также необходимо оголить голени. На участки кожи, куда будут прикрепляться электроды, наносят специальный гель.

Затем к электродам прикрепляют манжетки и присоски на грудь, щиколотки и руки. Для проведения электрокардиограммы пациент должен лечь на спину, после чего начинается запись работы сердца.

Процедура занимает около 10 минут. Спустя 15 минут после завершения обследования пациент сможет получить подробную расшифровку результатов.

Расшифровка показателей

Инфаркт на электрокардиограмме (ЭКГ) невозможно распознать без специальных знаний. В отличие от результатов УЗИ, которые пациент может самостоятельно интерпретировать, графики и изображения ЭКГ требуют профессиональной расшифровки, так как врач анализирует форму зубцов и интервалы между ними. Каждое значение имеет свое обозначение.

ЭКГ демонстрирует разницу в электрических потенциалах между здоровыми и поврежденными участками тканей, которые изменяются в процессе развития заболевания.

Для определения, какие части сердца функционируют нормально, а какие испытывают патологические изменения, используются следующие обозначения:

1. Указывает на наличие раздражения между желудочками.
2. Свидетельствует о раздражении в верхней части сердечной мышцы.
3. Отражает работу желудочков: нормальное состояние характеризуется движением вектора в обратном направлении от вектора R.
4. Период покоя желудочков, когда они не работают.
5. Интервалы отдыха.

Для расшифровки данных с графика врачи применяют определенный алгоритм.

Сначала измеряются интервалы между колебаниями. Наличие инфаркта определяется с помощью специальных датчиков, которые размещаются на левой стороне грудной клетки.

При анализе результатов обследования врачи:

1. Изучают ритм сердца и частоту его сокращений.
2. Рассчитывают продолжительность интервалов между активностью и отдыхом.
3. Определяют электрическую ось сердца.
4. Комплексно оценивают значения Q, R, S.
5. Анализируют интервалы отдыха.

На основе этих данных устанавливается наличие патологического процесса, и при необходимости пациента направляют на более углубленное обследование.

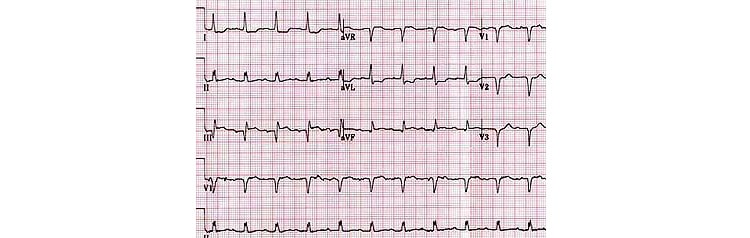

Как определяют место локализации инфаркта

На электрокардиограмме (ЭКГ) признаки инфаркта миокарда чаще всего указывают на ишемические изменения в левом желудочке. Поражения правой стороны миокарда встречаются значительно реже. Патологический процесс может затрагивать переднюю, боковую и заднюю поверхности сердца. Различные отведения кардиограммы демонстрируют его развитие:

1. При инфаркте, затрагивающем переднюю стенку миокарда, соответствующие изменения фиксируются в грудных отведениях от V1 до V3.
2. Для инфаркта боковой стенки, который встречается в изолированном виде довольно редко, характерны изменения в отведениях с V3 по V5, а также в стандартных отведениях 1 и 2 и усиленном AVL.
3. Инфаркт задних отделов может быть нижним диафрагмальным, что проявляется патологическими изменениями в усиленном отведении AVF. Гораздо реже наблюдается верхний инфаркт, при котором увеличивается зубец R, а зубец Q встречается редко.

Развитие инфарктов в области правого желудочка и предсердий происходит нечасто. Симптоматика этих состояний обычно маскируется под признаки заболеваний левых отделов миокарда.

Степень распространения некроза ЭКГ при инфаркте миокарда демонстрирует через изменения в отведениях:

• при мелкоочаговом инфаркте на кардиограмме появляется отрицательный коронарный Т, а интервал ST смещается, при этом патологии R и Q не фиксируются;
• при крупноочаговых поражениях изменения наблюдаются во всех отведениях.

Глубину некроза также можно определить по кардиограмме:

• при субэпикардиальной локализации поражение фиксируется под наружным слоем сердца;
• при субэндокардиальном отмирание тканей происходит возле внутреннего слоя миокарда;
• при трансмуральном инфаркте поражение проникает через все слои сердечной мышцы.

В процессе интерпретации результатов врач обязательно должен указать приблизительную глубину некроза.

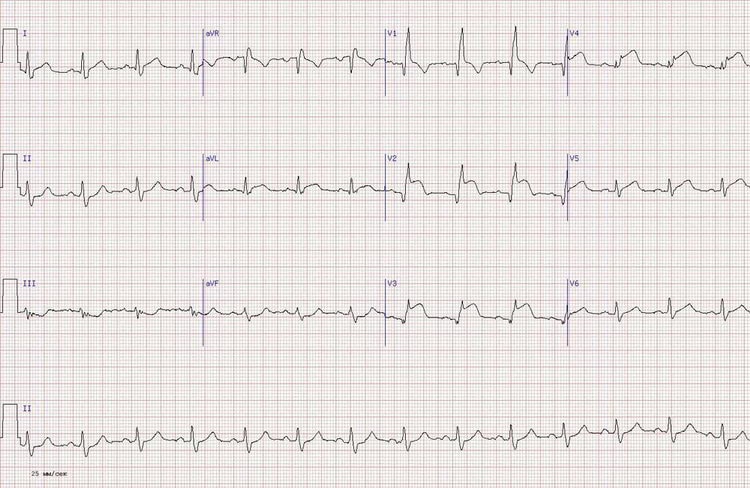

Стадии инфаркта на ЭКГ

На электрокардиограмме можно не только определить локализацию инфаркта миокарда, но и стадию его развития. При классическом течении острого инфаркта на кардиограмме выделяют три периода. В первом, который длится около недели, наблюдаются следующие изменения:

• Стадия ишемических нарушений. Этот этап продолжается около двух часов и характеризуется появлением высокого зубца Т в области некроза.
• Стадия повреждений, которая длится от одного до трех дней. В этот период происходит подъем интервала ST и снижение зубца Т. Эти изменения могут быть обратимыми, если вовремя остановить процесс отмирания сердечной ткани.
• Стадия некроза. На кардиограмме отмечается наличие глубокого и расширенного зубца Q, при этом зубец R значительно снижается.

Некротическая зона окружена областью с ишемическими изменениями, размеры которой определяются по распространению изменений в различных отведениях. При увеличении зоны инфаркта применяются лечебные методы для предотвращения дальнейшего отмирания клеток вокруг некроза.

Состояние пациента может ухудшаться из-за различных нарушений сердечного ритма, поэтому на кардиограмме часто выявляют признаки аритмии.

В подостром периоде, который продолжается от 10 дней до месяца, показатели электрокардиограммы постепенно приходят в норму, интервал ST опускается до изолинии. Врачи-диагносты отмечают, что он «садится». Некротический участок начинает замещаться соединительной тканью. Признаки образования рубца включают:

• Уменьшение или полное исчезновение зубца Q.
• Восстановление уровня зубца R.
• Появление отрицательного зубца Т.

Период рубцевания длится месяц и более.

С помощью правильно выполненной электрокардиограммы врач может определить продолжительность патологического процесса. Некоторые специалисты могут также заметить развитие кардиосклероза в области поврежденного участка.

Сложность диагностики

В процессе обследования могут возникнуть определенные трудности, которые усложняют диагностику. На зубцы и интервалы могут оказывать влияние различные факторы:

1. Избыточный вес пациента может значительно изменить электрическую активность сердца.
2. Если ранее имел место инфаркт, и область некроза зажила, то на этом участке может не проявиться новый инфаркт.
3. При полной блокаде левой ножки пучка Гиса и нарушении проводимости невозможно выявить ишемические изменения.
4. Стабильные результаты ЭКГ в сочетании с развивающейся аневризмой сердца затрудняют отслеживание новой динамики.

Современные технологии и новейшие аппараты для кардиографии значительно упрощают работу врачей. Все данные обрабатываются автоматически.

Холтеровское мониторирование позволяет непрерывно в течение суток фиксировать работу сердца. При инфаркте пациенту устанавливают кардиомонитор, который дает возможность своевременно обнаружить серьезные изменения в сердечных сокращениях.

Диагноз ставится врачом с учетом клинических проявлений. ЭКГ служит подтверждением наличия патологического процесса.

Роль других методов диагностики в выявлении инфаркта

Инфаркт миокарда, или сердечный приступ, является одной из самых распространенных причин смерти во всем мире. ЭКГ (электрокардиограмма) является одним из основных инструментов для диагностики этого состояния, однако ее возможности могут быть ограничены, особенно через несколько дней после события. В таких случаях важно использовать дополнительные методы диагностики для более точного определения состояния сердца пациента.

Одним из наиболее распространенных методов, дополняющих ЭКГ, является эхокардиография. Этот метод позволяет визуализировать сердце и его структуры, а также оценить функцию сердечной мышцы. Эхокардиография может выявить изменения в движении стенок сердца, которые могут указывать на перенесенный инфаркт, даже если ЭКГ не показывает явных признаков повреждения.

Кроме того, анализ биомаркеров крови, таких как тропонины, также играет важную роль в диагностике инфаркта. Тропонины – это белки, которые высвобождаются в кровь при повреждении сердечной мышцы. Их уровень может оставаться повышенным в течение нескольких дней после инфаркта, что позволяет врачам подтвердить диагноз даже при отсутствии характерных изменений на ЭКГ.

Компьютерная томография (КТ) и магнитно-резонансная томография (МРТ) сердца также могут быть использованы для более детального изучения состояния сердечной мышцы и коронарных артерий. Эти методы позволяют получить высококачественные изображения, которые могут помочь в выявлении повреждений, вызванных инфарктом, и оценке состояния сердечно-сосудистой системы в целом.

Важно отметить, что выбор метода диагностики зависит от клинической ситуации и состояния пациента. В некоторых случаях может потребоваться комплексный подход, включающий несколько методов, чтобы получить наиболее полную картину состояния сердца. Таким образом, хотя ЭКГ является важным инструментом для диагностики инфаркта, другие методы могут оказаться незаменимыми для подтверждения диагноза и оценки последствий сердечного приступа.

Факторы, влияющие на точность ЭКГ

Электрокардиограмма (ЭКГ) является одним из основных методов диагностики сердечно-сосудистых заболеваний, включая инфаркт миокарда. Однако точность интерпретации ЭКГ может зависеть от множества факторов. Понимание этих факторов имеет важное значение для правильной оценки состояния пациента и принятия соответствующих медицинских решений.

Во-первых, время, прошедшее с момента инфаркта, играет ключевую роль. В первые часы и дни после инфаркта изменения на ЭКГ могут быть наиболее выраженными, что позволяет легко диагностировать состояние. Однако через несколько дней, особенно после 3-5 дней, изменения могут начать затухать, и ЭКГ может не показывать явных признаков перенесенного инфаркта. Это связано с процессами репарации и заживления миокарда, которые могут сгладить изменения, характерные для острого инфаркта.

Во-вторых, индивидуальные особенности пациента также могут влиять на результаты ЭКГ. Например, наличие сопутствующих заболеваний, таких как гипертония, диабет или ишемическая болезнь сердца, может изменять электрофизиологические свойства миокарда и, соответственно, результаты ЭКГ. У некоторых пациентов могут быть атипичные проявления инфаркта, что затрудняет диагностику.

Третьим фактором является качество записи ЭКГ. Неправильное размещение электродов, помехи от других электрических устройств или даже движение пациента во время записи могут привести к артефактам, которые могут быть ошибочно интерпретированы как патологические изменения. Поэтому важно, чтобы ЭКГ проводилась в условиях, минимизирующих возможность таких помех.

Кроме того, опыт и квалификация специалиста, интерпретирующего ЭКГ, также имеют значение. Врач должен быть хорошо обучен и иметь опыт в распознавании различных паттернов, связанных с инфарктом, а также знать о возможных вариантах нормальных и патологических изменений на ЭКГ.

Наконец, дополнительные методы исследования, такие как эхокардиография или коронарография, могут быть использованы для более точной диагностики состояния сердца. Эти методы могут предоставить дополнительную информацию о состоянии миокарда и коронарных артерий, что может быть особенно полезно, если ЭКГ не дает четкой картины.

Таким образом, для точной диагностики инфаркта миокарда на ЭКГ через несколько дней после его возникновения необходимо учитывать множество факторов, включая время, индивидуальные особенности пациента, качество записи, опыт врача и использование дополнительных методов исследования.

Сравнение ЭКГ с другими методами визуализации сердца

Электрокардиография (ЭКГ) является одним из основных методов диагностики сердечно-сосудистых заболеваний, включая инфаркт миокарда. Однако для более детального анализа состояния сердца и выявления изменений, произошедших после инфаркта, часто используются и другие методы визуализации. Рассмотрим, как ЭКГ соотносится с такими методами, как эхокардиография, магнитно-резонансная томография (МРТ) и коронарная ангиография.

Эхокардиография – это ультразвуковое исследование сердца, которое позволяет визуализировать его структуру и функцию. В отличие от ЭКГ, которая фиксирует электрическую активность сердца, эхокардиография предоставляет информацию о механической работе сердца, состоянии клапанов и наличии возможных осложнений, таких как тромбы или аневризмы. Эхокардиография может быть особенно полезной в случае, если ЭКГ не дает четкой картины состояния миокарда, так как она позволяет оценить степень повреждения сердечной мышцы и выявить нарушения сократимости.

Магнитно-резонансная томография (МРТ) сердца – это высокотехнологичный метод, который предоставляет детализированные изображения сердечной мышцы и коронарных артерий. МРТ позволяет не только оценить анатомию сердца, но и выявить области некроза, которые могут быть не видны на ЭКГ. Этот метод особенно полезен для диагностики постинфарктных изменений, таких как рубцевание миокарда, а также для оценки функции левого желудочка. Однако МРТ требует больше времени и ресурсов, чем ЭКГ, и не всегда доступна в экстренных ситуациях.

Коронарная ангиография – это инвазивный метод, который позволяет визуализировать коронарные артерии и оценить наличие стенозов или блокад. Хотя этот метод не дает информации о электрической активности сердца, он является золотым стандартом для диагностики ишемической болезни сердца. Коронарная ангиография может быть выполнена в сочетании с другими процедурами, такими как стентирование, для немедленного лечения выявленных проблем. В некоторых случаях, если ЭКГ указывает на возможность инфаркта, коронарная ангиография может быть выполнена в экстренном порядке для подтверждения диагноза и определения дальнейшей тактики лечения.

Таким образом, хотя ЭКГ является важным инструментом для диагностики инфаркта миокарда, она не всегда может предоставить полную картину состояния сердца. Сравнение ЭКГ с другими методами визуализации, такими как эхокардиография, МРТ и коронарная ангиография, позволяет врачам более точно оценить степень повреждения миокарда и выбрать оптимальную стратегию лечения для пациента. Каждый из этих методов имеет свои преимущества и ограничения, и их использование зависит от клинической ситуации и доступности оборудования.
